Banco de Pruebas Compacto para medidores tamaño DN15 (1/2”) - N1,5m3/h

El banco de pruebas Modelo Q3 de IBPCal es un sistema integral diseñado y construido para la realización de pruebas de verificación de medidores para agua tamaño DN15 (1/2”), que son los medidores más comunes en instalaciones residenciales de agua potable.

El sistema es ideal para su utilización en laboratorios de medidores de Organismos Operadores de Agua Potable pequeños y medianos, así como en empresas privadas acreditadas como Unidades de Verificación de medidores de agua.

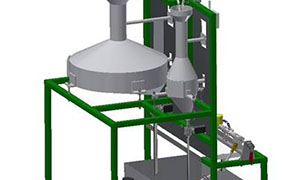

El Modelo Q3 es de diseño integral compacto, no requiere de amplio espacio de operación ni de infraestructura especial de bombas, tubería, etc., y puede ser instalado y operado en cualquier lugar que cuente con suministro de agua de un tanque elevado y un drenaje de agua.

Cuenta con una bomba presurizadora integrada de operación automática, la cual permite realizar pruebas al Gasto Permanente (Q3) de 1,500 lph requerido por la Norma NOM-012 para medidores de Designación N1,5. Permite además realizar con precisión pruebas de Gasto mínimo (Q1) y Gasto de Transición (Q2).

Construido con componentes de calidad y durabilidad; con servicio técnico local y capacitación técnica, el Modelo Q3 de IBPCal le proporciona a Ud. una herramienta de Control de Calidad confiable y durable en su laboratorio de medidores, sin necesidad de realizar grandes inversiones de infraestructura y equipos.

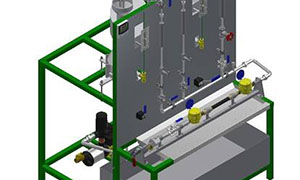

Características del Modelo Q3

Capacidad de prueba simultánea: 3 medidores tamaño DN15 (1/2”) Q3 = 1,5m3 / hr

Sistema de prensado de bancada: leva de accionamiento manual.

Rango de Gastos: 6.0 lph a 3,000 lph

Tanques de referencia volumétrica: 10.0 litros y 100.0 litros.

Intervalo de Lectura de Regleta Calibrada: 10 mililitros y 20 mililitros respectivamente.

Ramales de Prueba: Q1= 6.0 a 60 lph | Q2= 60 a 450 lph | Q3= 240 a 3,800 lph

Válvulas de regulación de Gasto de Prueba tipo aguja de accionamiento manual.

Válvulas de arranque y parada de pruebas tipo bola de accionamiento manual.

Válvulas de drenaje de tanques calibrados tipo bola de accionamiento manual.

Requerimientos de instalación y operación

Para la instalación del Modelo Q3 hace falta un mínimo de espacio físico. El diagrama abajo muestra las dimensiones generales del equipo. Es necesario contar con una tubería de alimentación de agua de pruebas desde un tanque elevado o tinaco, el cual debe estar a una altura mínima de 5.0 mts. sobre el banco de pruebas.

La tubería debe ser independiente y dedicada exclusivamente a la instalación del Modelo Q3.

Es necesario suministrar una toma de electricidad de 115VAC, 15 Amp para el accionamiento de la bomba presurizadora. La bomba presurizadora arranca automáticamente cuando el Gasto de Prueba supera el límite aproximado de 150 lph.

El funcionamiento de la bomba es silencioso y automático. La bomba se apaga automáticamente al finalizar cada prueba.

Es necesario además contar con una tubería de drenaje estándar de 2” como mínimo. El agua de pruebas se puede simplemente drenar, o re-circular al tinaco si así se desea (bomba de recirculación no-incluida).
